Обмерные чертежи зданий в Печоре от 5447 р.

Обмерные чертежи зданий в Печоре

Компания ЭкспертизаРоссия выполняет обмерные чертежи зданий и сооружений для реконструкции, капитального ремонта, перепланировки, усиления конструкций и подготовки проектной документации. Обмерный чертеж отражает фактические размеры объекта, положение стен, колонн, перекрытий, проемов, лестниц, инженерных узлов и других элементов. Документы создаются по результатам обследования, поэтому проектировщик получает достоверную основу, а заказчик снижает риск ошибок при расчетах и согласованиях.

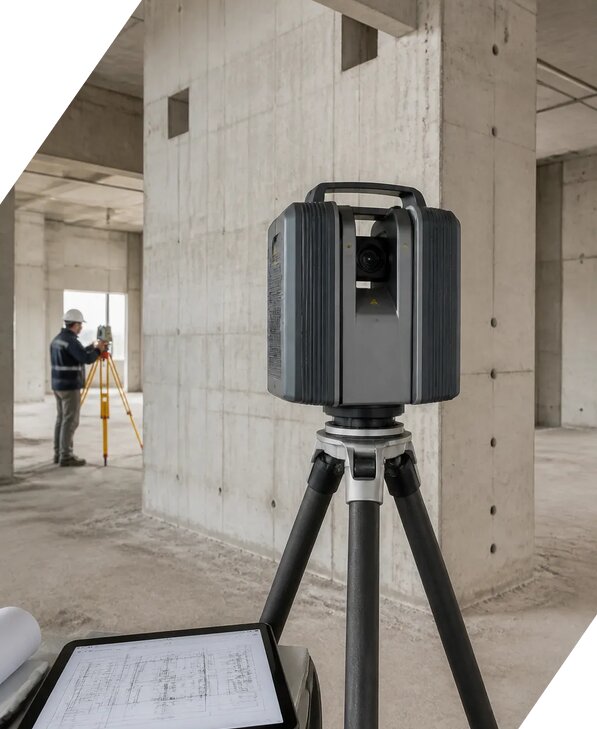

Работы начинаются с изучения исходных материалов и визуального обследования. Специалисты определяют геометрию здания, фиксируют отклонения, толщину конструкций, отметки высот и взаимное расположение помещений. При сложной конфигурации применяется наземное лазерное сканирование или 3D лазерное сканирование. Лазерный сканер формирует плотное облако точек, после чего выполняются регистрация облака точек, сшивка сканов, очистка облака точек и приведение результатов в единую систему координат.

На основании измерений специалисты могут составить обмерный план, планы этажей, разрезы, фасады и узлы. Обмерные чертежи фасадов включают оси, проемы, отметки, декоративные элементы и видимые дефекты. В состав комплекта входят схемы помещений, экспликации, ведомости площадей и пояснения к выявленным особенностям. Формат выдачи согласуется заранее: PDF, DWG, DXF или комплект графических материалов для дальнейшего проектирования.

обмерные или обмерочные чертежи для существующих объектов;
чертежи стадии П на основе фактических параметров;
чертежи металлоконструкций и узлы сопряжений;
чертежи сварочные, чертежи сварщика и чертежи для сварки;
обмерные схемы для реконструкции, ремонта и технического обследования.

Термин обмерный или обмерочный зависит от принятой профессиональной практики, однако содержание документа определяется не названием, а полнотой фиксации объекта. В ходе работ контролируются размеры и диагонали, проверяется вертикальность, выявляются смещения и деформации. Это позволяет использовать комплект обмерных чертежей как надежную базу для архитектурных, конструктивных и инженерных решений.

Обмерные чертежи зданий в Печоре от 5447 р. | ЭкспертизаРоссия

Что входит в подготовку обмерных чертежей

Перед началом работ согласовываются границы обследования, уровень детализации, состав выдачи и требования проектировщика. Для небольших помещений достаточно ручных измерений и электронных тахеометров. Для промышленных зданий, сложных фасадов и объектов с ограниченным доступом рационально использовать лазерное сканирование. Методика выбирается по площади, точности, высоте конструкций и необходимой скорости выполнения.

В результате заказчик получает не просто отдельный обмерный чертеж, а согласованный комплект материалов. Он может включать планы с размерами, разрезы, фасады, схемы кровли, узлы, ведомость помещений и фотофиксацию. При необходимости специалисты подготавливают чертежи со сваркой, обозначают места соединений, опорные площадки, закладные детали и существующие чертежи металлоконструкций. Если исходные документы утрачены, фактические данные восстанавливаются по результатам обследования.

выезд и геодезическая привязка характерных точек;
измерение конструкций, помещений, проемов и отметок;
сборка и проверка графической модели объекта;
сравнение результатов с архивными материалами;
выпуск, внутренний контроль и передача документации.

Стоимость рассчитывается индивидуально и зависит от площади, этажности, доступности зон, насыщенности инженерными системами, требуемой точности и срочности. Ориентировочная цена составляет от 5447 руб/м². При заказе услуги под ключ скидка от 15 процентов. Специалисты компании имеют опыт не менее 10 лет каждый, а сама компания работает с 2013 года. Такой подход помогает своевременно выявить расхождения между проектом и фактическим состоянием.

Работаем в Печоре и на объектах в Республике Коми. Офис находится по адресу Строительная улица, 8. Мы работаем Пн-Пт 09-18 Сб-Вс вых.. Для предварительной оценки можно передать планы, фотографии, адрес и сведения о назначении здания. В сентябре специалисты уточнят объем работ и предложат рациональную методику. Вам ответит Виктор Борисович, а технические вопросы можно задать Андрею и Виктору по телефону +7 931 105-63-33.

Обмерные чертежи зданий и сооружений для строительства в Печоре. Вопросы

Что входит в состав обмерных чертежей зданий?

Обмерные чертежи зданий представляют собой комплект графических материалов, составленный по результатам натурных и инструментальных измерений фактической геометрии объекта. В зависимости от назначения обследования и требований технического задания в состав документации могут входить поэтажные планы, планы помещений, фасадные чертежи, разрезы здания, схемы кровли, чертежи отдельных конструктивных элементов и узлов. При необходимости на планах показываются оконные и дверные проемы, лестницы, перегородки, колонны, балки, ниши, шахты, инженерные коммуникации и другие элементы, влияющие на эксплуатацию, реконструкцию или перепланировку.
Обмерные работы выполняются с фиксацией размеров, высотных отметок, толщин стен и перегородок, расстояний между конструкциями, углов примыкания и положения элементов относительно выбранных осей. Отдельно может отражаться геометрия фасада, расположение дефектов, участки деформаций и видимые отклонения от проектных решений. Итоговая документация обычно передается в электронном виде, в том числе в формате DWG, а при необходимости дополняется PDF комплектом для просмотра и согласования.
Перед началом работ специалисты определяют объем измерений, состав помещений, требуемую детализацию и условные обозначения. Это позволяет получить не схематичное изображение, а рабочую цифровую копию объекта, пригодную для разработки проектных решений, расчета площадей, подготовки реконструкции, технической инвентаризации и последующего контроля изменений. Содержание комплекта определяется техническим заданием и нормативной документацией, относящейся к конкретному виду здания и поставленной задаче.

Как обеспечивается точность обмеров и достоверность размеров на чертежах?

Точность обмерных чертежей обеспечивается сочетанием визуального контроля, натурных измерений и инструментальной фиксации геометрии. На объекте применяются лазерные дальномеры, нивелиры, тахеометрическое оборудование, трехмерные сканеры и другие средства, состав которых выбирается с учетом площади здания, сложности конфигурации, требуемой детализации и условий проведения работ. Сканерные станции позволяют быстро собрать большое количество пространственных данных и сформировать облако точек, на основании которого определяется фактическая геометрия помещений, фасадов и конструкций.
Точность сканирования зависит не только от характеристик оборудования, но и от правильной организации съемочной сети, количества станций, взаимной увязки измерений, видимости поверхностей и качества исходных ориентиров. Поэтому специалисты выполняют контрольные замеры, проверяют совпадение отдельных участков, анализируют погрешность измерений и сопоставляют полученные результаты с визуальными наблюдениями. Если на объекте присутствуют труднодоступные зоны, сложные примыкания или элементы с выраженной деформацией, они фиксируются отдельно и отражаются в пояснениях к чертежам.
Методика проведения измерений предусматривает последовательную проверку исходных данных, обработку результатов и контроль качества готовой документации. После камеральной обработки выполняется сопоставление планов, разрезов и фасадов, чтобы исключить несоответствия между отдельными листами. Такой подход позволяет получить материалы, отражающие реальное состояние объекта, а не предположительную проектную схему. При необходимости результаты измерений могут использоваться совместно с материалами технического обследования, протоколом результатов и техническим заключением.

Для каких задач применяются обмерные чертежи?

Обмерные чертежи применяются во всех ситуациях, когда проектировщику, собственнику или техническому специалисту необходимо работать с точными данными о существующем здании. Они особенно важны при реконструкции, капитальном ремонте, перепланировке, переустройстве помещений, изменении назначения объекта, разработке дизайн проекта и подготовке исполнительной документации. Поэтажные планы позволяют определить реальные площади, конфигурацию комнат, положение перегородок, дверей и инженерных зон. Разрезы здания помогают оценить высоты помещений, отметки перекрытий, уклоны, взаимное положение конструкций и возможность размещения нового оборудования.
Фасадные чертежи и данные о геометрии фасада необходимы для ремонта наружных стен, утепления, замены облицовки, восстановления архитектурных элементов и анализа отклонений вертикальных плоскостей. При разработке проектных решений цифровая копия объекта может быть импортирована в программные комплексы и использована как основа для моделирования. Это снижает риск ошибок, связанных с применением устаревших планов или приблизительных размеров.
Обмерные материалы также используются для контроля соответствия требованиям, подготовки технической инвентаризации, расчета объемов строительных работ и формирования исходных данных для обследования конструкций. При сравнении фактических размеров с проектом можно выявить самовольные изменения, смещения, неравномерность стен и другие особенности. В отдельных случаях обмеры дополняются обследованием состояния конструкций, лабораторным контролем материалов и проверкой инженерных коммуникаций. Однако сами чертежи фиксируют прежде всего пространственную конфигурацию объекта и должны рассматриваться как точная измерительная основа для дальнейших технических решений.

Чем отличаются обмерные чертежи от проектных и исполнительных чертежей?

Главное отличие обмерных чертежей состоит в том, что они создаются по фактическим данным, полученным непосредственно на существующем объекте. Проектные чертежи отражают замысел будущего строительства, реконструкции или перепланировки, а исполнительная документация показывает, как были выполнены работы по утвержденному проекту. В процессе эксплуатации здание может измениться: перегородки переносятся, проемы закладываются, инженерные коммуникации прокладываются по другим трассам, конструкции получают деформации, а размеры помещений перестают соответствовать первоначальным планам. Поэтому использование только старой проектной документации способно привести к ошибкам в расчетах и проектных решениях.
При подготовке обмерных материалов специалисты определяют фактические размеры, отметки и взаимное положение элементов с помощью измерительного оборудования. Выполняются инструментальные измерения, визуальный контроль поверхностей и сопоставление данных между помещениями, этажами и наружными конструкциями. Если выявляются отклонения, они не исправляются условно, а отражаются в документации с учетом реального состояния. Благодаря этому планы помещений, фасадные чертежи и разрезы здания могут использоваться как актуальная основа для проектирования.
Обмерные чертежи не заменяют проект реконструкции, расчет несущей способности или полноценное техническое обследование. Они отвечают на вопрос о том, как объект выглядит и устроен в момент обследования. Для оценки прочности и эксплуатационной надежности при необходимости привлекаются испытательное оборудование, методики обследования конструкций и специализированная аккредитованная лаборатория. Совместное применение обмеров и технического обследования позволяет связать геометрические параметры с результатами контроля материалов и подготовить более обоснованное техническое заключение.

Какие исходные данные нужны для подготовки обмерных чертежей и в какие сроки выполняется работа?

Для подготовки обмерных чертежей необходимы сведения, позволяющие правильно определить границы объекта, цель измерений и требуемый уровень детализации. В техническое задание желательно включить адрес и назначение здания, количество этажей, ориентировочную площадь, перечень помещений, состав требуемых листов, формат выдачи и информацию о наличии проектных или архивных материалов. Если требуется отобразить инженерные коммуникации, фасадные элементы, конструктивные узлы или зоны деформаций, это также указывается до начала работ. Специалисты анализируют исходные данные, определяют методику проведения, подбирают измерительное оборудование и планируют последовательность обследования.
Срок зависит от площади и конфигурации объекта, количества помещений, доступности этажей, необходимости работы на высоте, плотности инженерных сетей и требуемой точности. Небольшие помещения могут быть измерены за один выезд, тогда как крупные здания, производственные объекты и сложные комплексы требуют нескольких этапов: подготовительного осмотра, полевых измерений, обработки облака точек, построения чертежей и итоговой проверки. Отдельное время может потребоваться на согласование спорных участков, повторную фиксацию закрытых зон или уточнение проектных требований.
Стоимость обмерных работ рассчитывается с учетом объема и сложности задания, а ориентировочная цена может составлять от 5447 руб/м². В Печоре специалисты компании ЭкспертизаРоссия выполняют обмеры зданий и помещений с подготовкой документации для проектирования, ремонта и обследования. Компания работает Пн-Пт 09-18 Сб-Вс вых., а в сентябре актуальные условия можно уточнить у ответственного специалиста. При заказе услуги под ключ скидка от 15 процентов. Для предварительного расчета достаточно передать доступные планы, площадь и описание задачи, после чего определяется состав работ, формат результата и порядок проведения контроля качества.

Остались вопросы?

Напишите нам и мы ответим на все Ваши вопросы

+7 931 105-63-33

Задать вопрос Вас интересует Обмерные чертежи зданий и сооружений для строительства в Печоре? задайте вопрос

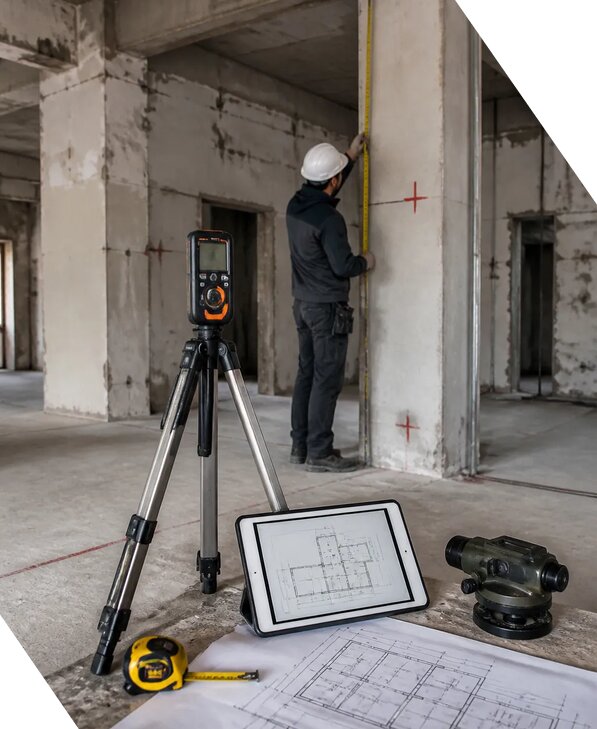

Обмерные чертежи зданий и сооружений для строительства в Печоре
